Schaeffler Group USA Inc.における工具寿命と生産性向上を実現した超硬ドリルAD

Michael Ball | OSG USA

Schaeffler Group USA Inc.（以下、Schaeffler Group USA） は、ドイツのヘルツォーゲンアウラハに本社を置く Schaeffler Groupのアメリカ現地法人であり、自動車および産業機器用部品の世界的なリーディングカンパニーです。同社は、エンジン、トランスミッション、シャーシ、ベアリング分野における高精度システムの提供で広く知られ、ベアリングソリューションやリニアガイドシステムに加え、修理および機器の動作状態を常時監視するサービスも提供しています。従業員数は約11万人、55か国に250以上の拠点を展開する世界有数の家族経営企業です。

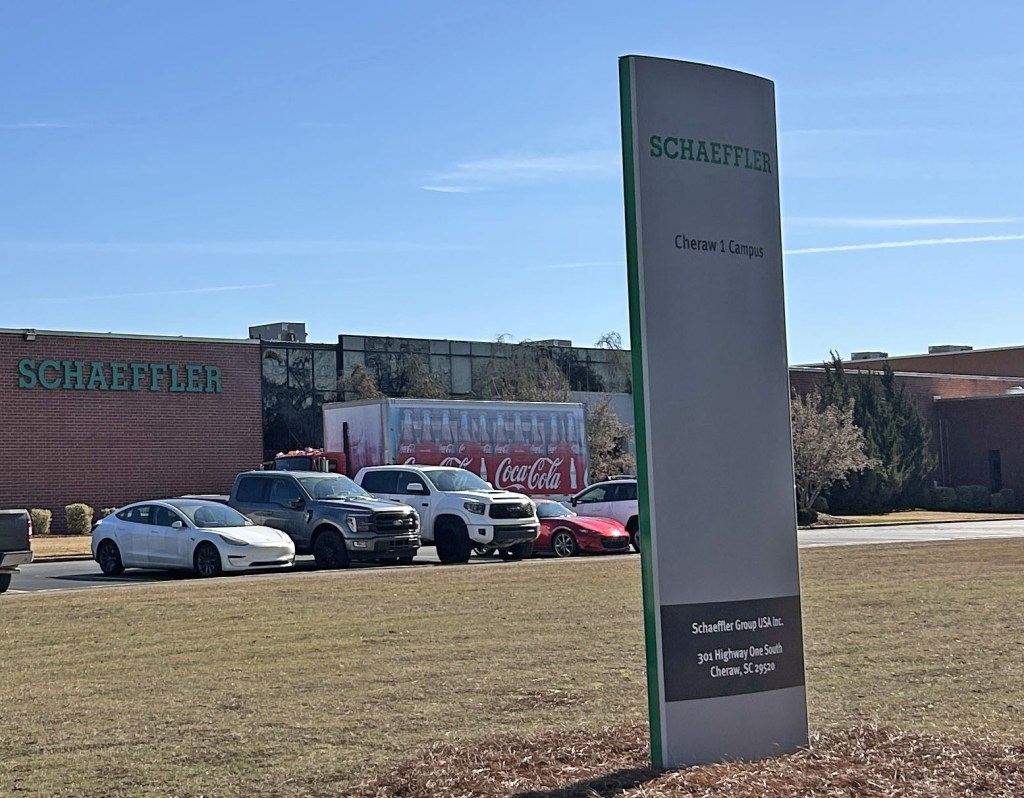

Schaeffler Group USAのサウスカロライナ州シロー工場は125,000m2の敷地を有し、最新設備が導入された施設に約700名の従業員が勤務しています。

1964年に設立されたSchaeffler Group USAは、アメリカ地域本部をサウスカロライナ州フォートミルに構え、60エーカー（約242,811m2）の広大な敷地内に管理部門、技術センタ、2つの製造工場があります。

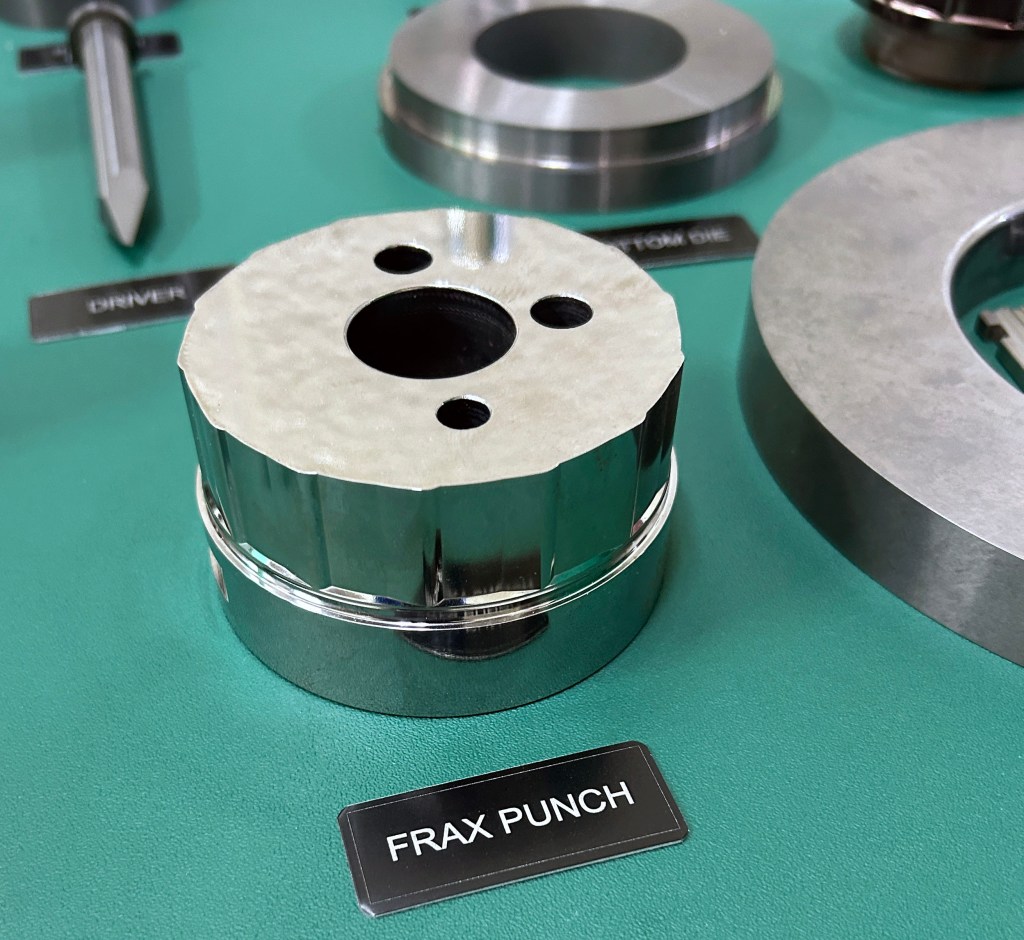

Schaeffler Group USAが製造するFRAXパンチと各種金型。

同社のサウスカロライナ州シロー工場は125,000m2の敷地を有し、最新設備が導入された施設に約700名の従業員が勤務しています。同工場では、事前に組まれた生産スケジュールと突発的な生産要求のどちらにも対応でき、さまざまな材料でも柔軟に対応できる超硬ドリルソリューションを必要としていました。また、AISI A2(JIS SKD12相当)およびAISI 1018（JIS S17C～S20C相当）を用いた自動車部品向け金型に組み込まれるFRAXパンチ、カムピン（カム機構を駆動する金型内のガイドピン）、射出成形用スライダ（横方向の成形形状を形成する可動部品）などの製造も行なっています。Schaeffler Group USAは工具を定期交換するのではなく、使用できなくなるまで使い続けているため、耐久性を重視しています。工具室では長く使用可能なドリルを、幅広いサイズで常備することが求められていました。

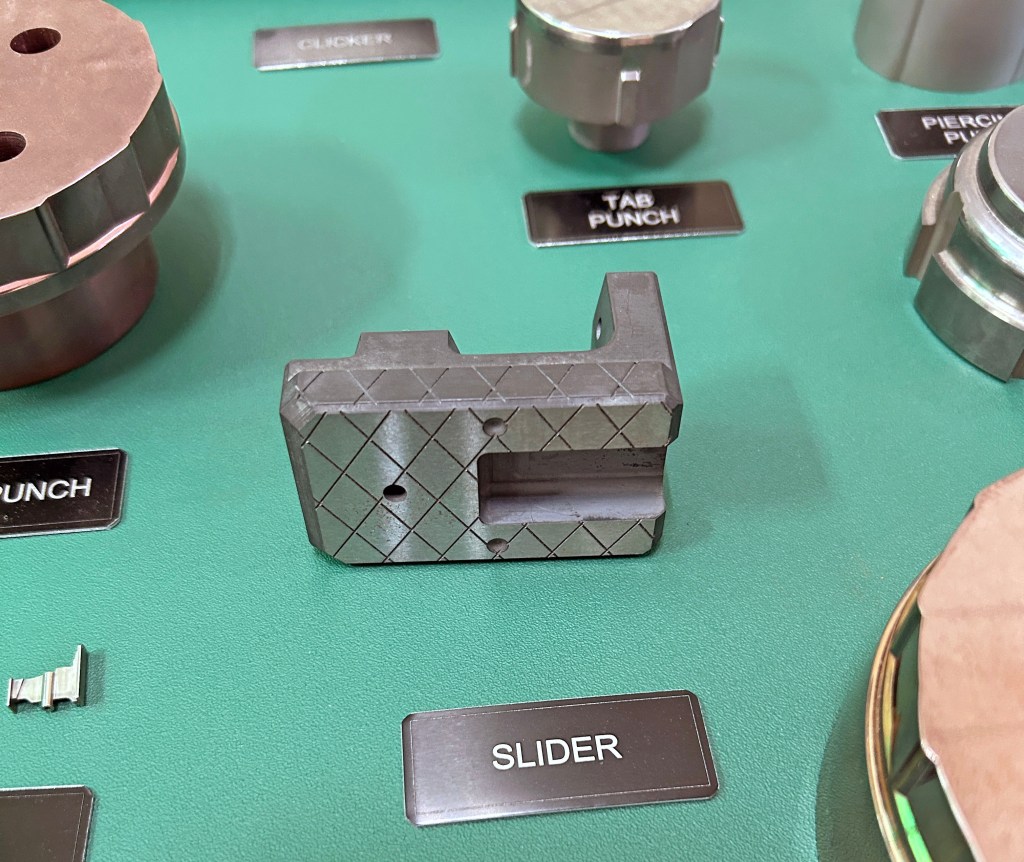

射出成形工程で使用されるスライダとタブパンチ。

OSG USAは、豊富なサイズバリエーションを備え、さまざまな被削材に対応できる油穴のない超硬ドリルの提案と試験を依頼されました。加工内容を詳細に調査した結果、超硬ドリルADを提案しました。超硬ドリルADは、直径2〜20mm、溝長2Dタイプと4Dタイプをラインナップしています。切りくずを細かく分断するウェーブ刃形と切りくず排出性を向上させるワイド溝により、低スラストと安定トルクを実現します。さらに長寿命を可能にするEgiAs コーティングを採用しています。

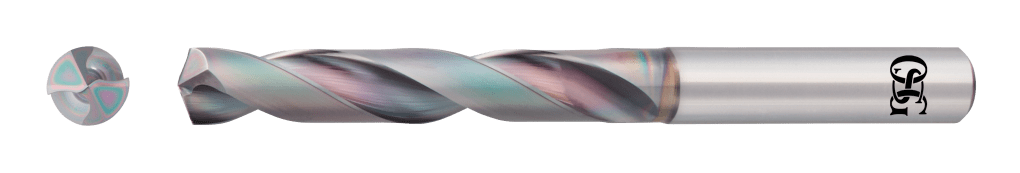

超硬ドリルADは、切りくずを細かく分断するウェーブ刃形や切りくず排出性を向上させるワイド溝により低スラストと安定トルクを実現します。さらに長寿命を可能にするEgiAsコーティングを採用しています。これにより、幅広い加工環境に対応します。

加工試験は、AD‑4D　直径4 mm（EDP No. 8672400）と、他メーカ2社の超硬コーティングドリルを用いて行われました。被削材はAISI A2（30HRC）、使用機械MAZAK VARIAXIS 500‑5Xです。水溶性切削油剤を外部給油で供給し、穴径0.1575インチ（4mm）、穴深さ1.3インチ（33.02mm）の止り穴を3カ所加工しました。この部品は7年間生産されており、年間生産数は約200個です。

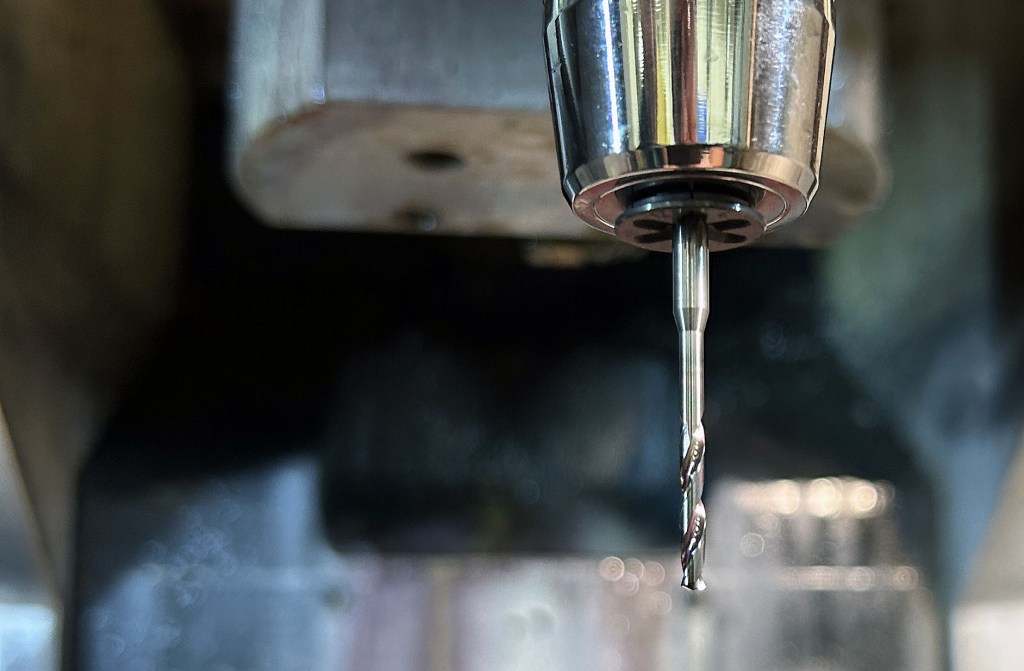

オーエスジー製AD-4Dφ2.8（EDP.8672280）。Schaeffler Group USAでは、複数サイズの超硬ドリルADを採用しています。

同一の切削条件で試験を行った結果、AD-4Dは 他社製ドリルに対して、他社A比で80％、他社B比で30％の工具寿命向上を示しました。穴径0.1575インチの加工はその他にも多くあり、AD-4D直径4mmのドリルだけでも、年間約11,422ドルのコスト削減が見込まれています。

左から、OSG USA　営業担当のMichael Ballと、Schaeffler Group USA シニア CNCプログラマーのMichael Ahlberg氏。Schaeffler Group USA サウスカロライナ州シロー工場にて。

豊富なサイズバリエーション備えたADドリルは、汎用性と高性能を兼ね備え、Schaeffler Group USAの掲げる「効率的、知的、そして環境に優しい自動車関連技術」の実現を支える信頼性の高いパートナーであることが証明されました。
