より高い性能を目指して

by Posted on

ギヤドライブ加工において工具寿命を延ばし、生産性を向上させるExotap DCオイルホール付きタップVPO-DC-HT

Kelly Zago | OSG Canada

NAMCO Machine & Gear Works社は1976年に創業した企業で、ギヤ、ギヤボックス、トランスミッション、回転機器、他にも高度な技術で生産される高品質な部品を組立てする製造メーカです。NAMCOの製品はコンパクトで頑丈、そして低コストを特長とし多くの工業製品に採用されています。NAMCOはカナダのアルバータ州エドモントンに本社を置き、従業員は70名を超え、生産工場の広さは60,000平方フィートに及びます。NAMCOは、40年以上にわたり素晴らしい実績を築き、品質、サービス、信頼性において高い評価を得ています。同社は、さまざまな業界からの厳しい要求基準と急速な変化に対応するため、常に設備の拡充と技術力の向上に努めています。

NAMCO Machine & Gear Works Ltd.は1976年に創業した企業で、ギヤ、ギヤボックス、トランスミッション、回転機器、他にも高度な技術で生産される高品質な部品を組立てする製造メーカです。従業員が70名を超えるNAMCOは、本社をカナダ、アルバータ州エドモントンに置き、その生産工場の広さはおよそ60,000平方フィートに及びます。写真提供： NAMCO

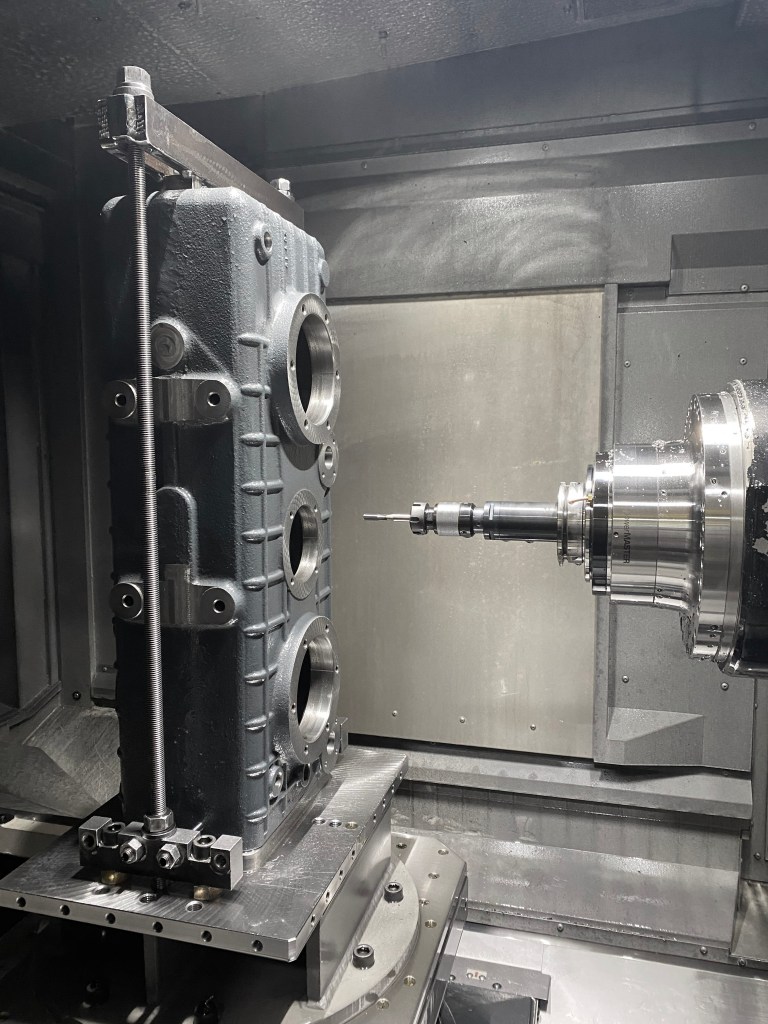

先日、OSG Canada西部地域営業マネージャーJason Kennedyは、ねじ加工における品質や工具寿命に不満を抱えていたNAMCOに、技術支援を提案しました。その加工は、NAMCOのダクタイル鋳鉄製スプリットシャフトPTOギヤドライブ用のギヤケースです。NAMCOは、およそ10年にわたり、年間500個を超える生産をしてきました。一つの部品に対して、深さ0.65インチでさまざまなサイズの穴加工とねじ加工を50カ所以上行っています。これらの部品は、DMG Mori NHX 6300の横形マシニングセンタで加工されています。

（左から右へ）NAMCO社長 Vukovic、OSG Canada西部地域営業マネージャー Jason Kennedy（カナダのアルバータ州エドモントンにあるNAMCOの製造拠点にて）

当初NAMCOは、他社のタップを採用していましたが、ねじの品質と工具寿命に満足していませんでした。この加工に対してKennedyは、詳細な調査を行い、最も多く使用されているサイズに対応するExotap DCオイルホール付きタップVPO-DC-HT 5/16-18UNC（EDP# 1005300508）を提案しました。

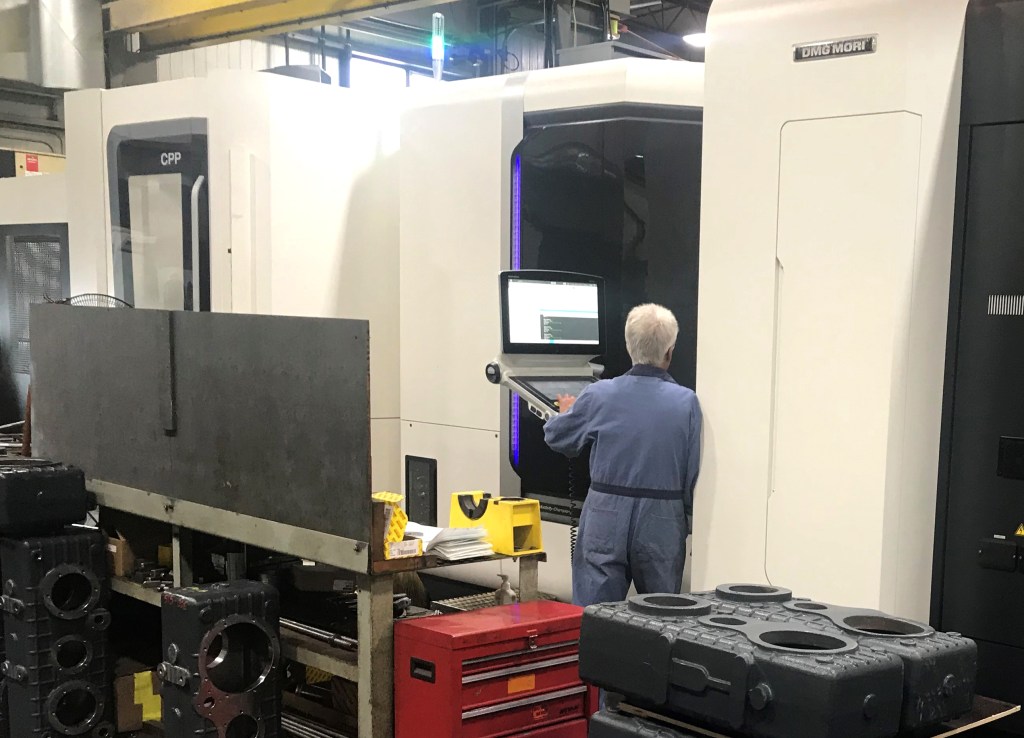

ギヤドライブの機械加工の段取りをするNAMCOのオペレーター

VPO-DC-HTは、鋳鉄、ダクタイル鉄、およびアルミニウム鋳物に高い信頼性のあるタップシリーズです。ねじレリーフ形状はエキセントリックレリーフが採用されており、切削時の摩擦を軽減することで、熱の発生が最小限に抑えられ、長寿命化を実現します。VPO-DC-HTは刃先剛性の高いストレート溝形状で、通り穴と止り穴のどちらにも対応可能です。コーティングは表面の硬さを高めると共に、熱亀裂にも強い複合多層構造のTiCNコーティングを採用しています。また、工具母材のVC10粉末ハイスと刃先剛性を高めるすくい角により、ダクタイル鋳鉄に対して最適なタップと言えます。

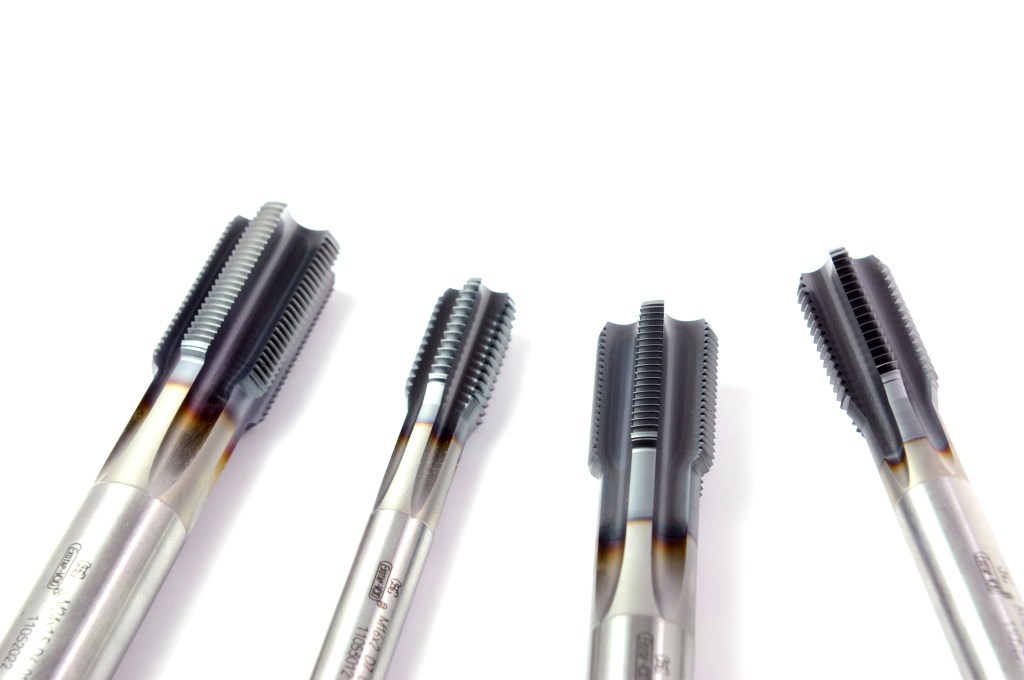

Exotap DCオイルホール付きタップシリーズは、鋳鉄、ダクタイル鉄、およびアルミニウム鋳物用に設計されたオーエスジーが誇る高品質なタップです。

今までは、他社のTiNコーティングタップを切削速度50SFM(15m/min)、送り速度34 IPM(863mm/min)の切削条件で使用していました。VPO-DC-HTでは、切削速度75 SFM(23m/min)、送り速度51 IPM(1294mm/min)で加工しました。他社製のタップでは、約200穴程度で、ねじ山の品質に問題が発生しました。一方、VPO-DC-HTは、磨耗による交換が必要となるまでに、実に8,000穴以上加工することができました。VPO-DC-HTは、工具寿命と加工能率の両面において他社製タップを上回ることができました。加えて、工具交換時間を大幅に削減することができました。

オーエスジーのVPO-DC-HTを採用したことで、NAMCOは工具寿命を40倍にも延ばすことができ、生産性と効率性を向上させ、顧客により良い成果を提供しました。

「私たちは、オーエスジーの現地チームが届けてくれる製品、顧客サービス、ならびにサポートにとても満足しています。

VPO-DC-HTは、NAMCOのギヤドライブのギヤケースの加工に対して工具寿命と能率の両面において他社製タップを上回っています。加えて、工具交換時間を大幅に削減することができます。

今後もオーエスジーとのパートナーシップを継続させていきますので、将来どのような利益がお互いにもたらされるかとても楽しみです」と、NAMCOの社長Bernard Vukovicは語っています。

詳細については、オーエスジーのExotap DCオイル付きタップシリーズ、およびNAMCO Machine & Gear Works社をご覧ください。
